Zabbix 3.2以降の新機能解説(Zabbix 4.0を見据えて) その19 - トリガーベースのメインテナンス(その2)

こんにちは、MIRACLE ZBX サポートを担当している花島タケシです。今回は、Timer プロセスによる後処理について解説します。

トリガーベースのメインテナンス ( その 2)

通常メンテナンスと「抑止」の後処理

前回解説したトリガーベースのメインテナンスですが、「抑止機能」と呼んだ方が良いのでしょうか ? 今回はこちらの Timer プロセスによる後処理について解説します。

Zabbix 4.0 では、Timer プロセスの処理は以下二点を行うように変更されています。
・通常のメインテナンス処理。タグ等に関係なく設定されたメインテナンス
に則り、ホストをメインテナンス状態に移行、及びその逆を行う。
・抑止機能にて保存されたデータの更新、削除、並びに新規登録を行う。

通常の時刻ベースでのメインテナンス処理に関しては、以前のバージョンと大差はありません。
ただし、コード自体は以前よりクリーンアップされています。

実際のコードを見ていこう !

Timer プロセスの処理がマルチプロセス化されたことも含めて再度コードを見ていきます。
最初にメインループとなります。

src/zabbix_server/timer/timer.c

696 for (;;)
697 {
698 sec = zbx_time();
699
700 if (1 == process_num)
701 {
702 /* start update process only when all timers have finished their updates */
703 if (sec - maintenance_time >= ZBX_TIMER_DELAY && FAIL == zbx_dc_maintenance_check_update_flags())
704 {
...
722 if (SUCCEED == update)
723 {
724 zbx_dc_maintenance_set_update_flags();
725 db_update_event_suppress_data(&events_num);
726 zbx_dc_maintenance_reset_update_flag(process_num);
727 }
728 else
729 events_num = 0;
...
736 update_time = (int)sec;
737 }
738 }
739 else if (SUCCEED == zbx_dc_maintenance_check_update_flag(process_num))
740 {
...
750 update_time = (int)sec;
751 zbx_dc_maintenance_reset_update_flag(process_num);
752 }
...
754 if (maintenance_time != update_time)
755 {
756 maintenance_time = (int)sec;
757
758 if (0 > (idle = ZBX_TIMER_DELAY - (zbx_time() - sec)))
759 idle = 0;
760
761 zbx_setproctitle("%s #%d [%s, idle %d sec]",
762 get_process_type_string(process_type), process_num, info, idle);
763 }
764
765 if (0 != idle)
766 zbx_sleep_loop(1);
767
768 idle = 1;
...
775 }

l.696 からが Timer プロセスのメインループ処理となります。l.700 と l.739 において Timer プロセスの ( 内部的な ) プロセス番号により処理が異なります。プロセス番号の一番小さい 1 番のプロセス (#1 と呼びます ) は、l.700 からのブロックでの処理となり、その他は l.739 での処理となります。

ところで、#1 以外はなぜ、l.739 にて else {... という単純な処理にならず、zbx_dc_maintenance_check_update_flag() による判定となっているのでしょう ? それは、#1 がゲートオープナーの役割を担い、#1 が許可をした場合のみ #1 以外が処理を進める仕組みとなっているからです。

#1 によるゲートオープン

src/libs/zbxdbcache/dbconfig_maintenance.c

712 int zbx_dc_maintenance_check_update_flags(void)
713 {
714 int slots_num = ZBX_MAINTENANCE_UPDATE_FLAGS_NUM(), ret = SUCCEED;
715
716 RDLOCK_CACHE;
717
718 if (0 != config->maintenance_update_flags[0])
719 goto out;
720
721 if (1 != slots_num)
722 {
723 if (0 != memcmp(config->maintenance_update_flags, config->maintenance_update_flags + 1, slots_num - 1))
724 goto out;
725 }
726
727 ret = FAIL;
728 out:
729 UNLOCK_CACHE;
730
731 return ret;
732 }

Timer のどのプロセスが現在稼働中であるかは ? は、特定の変数の特定のビットの上げ下げで管理しています。その変数は 64 ビットの配列となります。具体的には上記コードの、l.718 で使用される config->maintenance_update_flags となります。

zbx_dc_maintenance_check_update_flags() は、どれか一つでも稼働していると SUCCEED が返るように実装されています。最初に l.718 にて配列の最初の要素だけをチェックしています。
ll.721-725 のブロックは 65 以上の Timer プロセスを起動した場合の判定となります。l.723 の memcmp() にて全ての要素が 0 であるかの検査をしています。しかし、この二段階の判定がコードは複雑にしていますが、高速化にどれだけ寄与しているのか疑問です。( 要は、最初から全ての要素に対して memcmp() すれば良いのでは ? ということです )

結果として、どれか一つでも処理が継続されていたなら SUCCEED が返り、l.703 の判定は偽となるため、#1 はその後の処理を行わなくなり、ゲートも開きません。つまり、Timer プロセスは 30 秒に一回の処理となりますが、前回の処理が終わっていないプロセスがあると、当回はスキップするということです。

無事、前回処理が終了されていることを確認できたら、#1 は l.723 にて
zbx_dc_maintenance_set_update_flags() にてゲートオープンをします。
かなり端折っていますが、直前の判定で用いられている update 変数は、メインテナンス期間に入っているメインテナンスがあるかどうか ? ということです。

629 void zbx_dc_maintenance_set_update_flags(void)
630 {
631 int slots_num = ZBX_MAINTENANCE_UPDATE_FLAGS_NUM(), timers_left;
632
633 WRLOCK_CACHE;
634
635 memset(config->maintenance_update_flags, 0xff, sizeof(zbx_uint64_t) * slots_num);
636
637 if (0 != (timers_left = (CONFIG_TIMER_FORKS % (sizeof(uint64_t) * 8))))
638 config->maintenance_update_flags[slots_num - 1] >>= (sizeof(zbx_uint64_t) * 8 - timers_left);
639
640 UNLOCK_CACHE;
641 }

それほど複雑な処理ではありません。l.635 にて全てのビットを上げています。
ll.637-638 では、未使用の部分 ( たとえば、Timer プロセスを 30 上げた場合、管理領域は 64 ごとであるため 34 余ります。) を下げています。
これでゲートが開かれたこととなります。

ゲートのクローズ

クローズというよりも、各プロセスがフラグを下げる処理となります。
#1 に限らず、その他のプロセスも zbx_dc_maitenance_reset() をコールしています。
l.637 と l.751 になります。

652 void zbx_dc_maintenance_reset_update_flag(int timer)
653 {
654 int slot, bit;
655 zbx_uint64_t mask;
656
657 timer--;
658 slot = timer / (sizeof(uint64_t) * 8);
659 bit = timer % (sizeof(uint64_t) * 8);
660
661 mask = ~(__UINT64_C(1) << bit);
662
663 WRLOCK_CACHE;
664
665 config->maintenance_update_flags[slot] &= mask;
666
667 UNLOCK_CACHE;
668 }

説明するほどでもありませんね。前半で該当するビット位置を計算して、mask( 該当する位置が 0 で他が 1) を生成します。
l.665 にて論理積を取ることにより、特定のビットを下げることができます。

下図が大まかなフローとなります。

抑止機能後処理

なが~い、長いゲートの話が終わって、ようやく抑止機能後処理の解説に入ります。( 正直ビット処理を長々と書く必要もないとは思ってはいますが。)

db_update_event_suppress_data() がその処理となります。l.725 と l.744 にて呼び出されています。timer.c に記述されていますが、とにかく長い関数です。

462 static void db_update_event_suppress_data(int *suppressed_num)
463 {
...
471 db_get_query_events(&event_queries, &event_data);
472
473 if (0 != event_queries.values_num)
474 {
...
495 if (0 != maintenanceids.values_num && SUCCEED == zbx_db_lock_maintenanceids(&maintenanceids))
496 zbx_dc_get_event_maintenances(&event_queries, &maintenanceids);
497
498 zbx_db_insert_prepare(&db_insert, "event_suppress", "event_suppressid", "eventid", "maintenanceid",
499 "suppress_until", NULL);
501
500 DBbegin_multiple_update(&sql, &sql_alloc, &sql_offset);
502 for (i = 0; i < event_queries.values_num; i++)
503 {
504 query = (zbx_event_suppress_query_t *)event_queries.values[i];
505 zbx_vector_uint64_pair_sort(&query->maintenances, ZBX_DEFAULT_UINT64_COMPARE_FUNC);
506
507 k = 0;
508
509 if (FAIL != (j = zbx_vector_ptr_bsearch(&event_data, &query->eventid,
510 ZBX_DEFAULT_UINT64_PTR_COMPARE_FUNC)))
511 {
...
517 while (j < data->maintenances.values_num && k < query->maintenances.values_num)
518 {
519 if (data->maintenances.values[j].first < query->maintenances.values[k].first)
520 {
/* 削除対象の抽出となります */
527 }
528
529 if (data->maintenances.values[j].first > query->maintenances.values[k].first)
530 {
/* 新規登録対象の抽出となります */
543 }
544
545 if (data->maintenances.values[j].second != query->maintenances.values[k].second)
546 {
/* 更新対象の抽出となります */
558 }
...
568 }
569 }
570
...
622 }

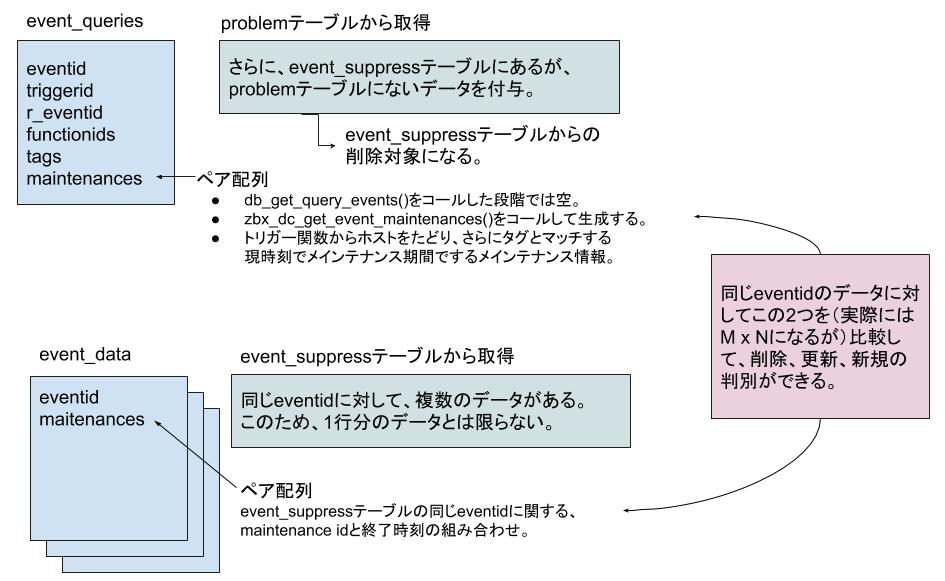

最初に、l.471 の db_get_query_events() にて、event_queries と event_data を生成します。
event_queries は problem テーブルから生成した情報となり、トリガー由来のものだけとなります。つまり、現在障害となっているイベント情報とほぼ同じです。
event_data は、event_suppress テーブルから生成されます。つまり、抑止されたデータとなります。(DB Syncer がトリガー判定後に生成したものであるため )
event_queries にはさらに、event_suppress テーブルには存在するが、problem テーブルには存在しないデータも付与されます。
なお、Timer プロセスが複数起動しますが、全体数と自身のプロセス番号での剰余を用いて、処理する数の分散化を行っています。

ll.502-582 にて、event_queries の個々のデータに対して、長々と処理をします。
具体的には、((problem テーブルにある ) 障害となったデータの )eventid から、該当するデータが event_data に存在するかの判別を、l.509 にて行います。
その後の処理はメインテナンスについては下記のように行います。
・event_queries には存在するが、event_data には存在しないものは、既にメインテナンス
期間が終わったと判断し、削除対象とする。(ll.519-527)
・event_queris には存在しないが、event_data には存在するものは、既に障害となった後に
メインテナンス期間になったため、event_suppress テーブルへデータを挿入する。(ll.529-543)
・どちらにも存在するものは、更新対象とする。(ll.545-558)

最後に

少しまとまりのないものとなってしまいましたが、Timer プロセスの処理について解説を行いました。
4.0 においては、それまでの Timer プロセスの処理と異なり、トリガー評価を行うことなく、メインテナンスのみの処理を行うようになっています。
